EN Teknik Bilgiler
Jeneratör seçimi, güç sistemleri, kurulum ve güvenilir yedek güç çözümleri hakkında pratik mühendislik bilgilerini keşfedin.

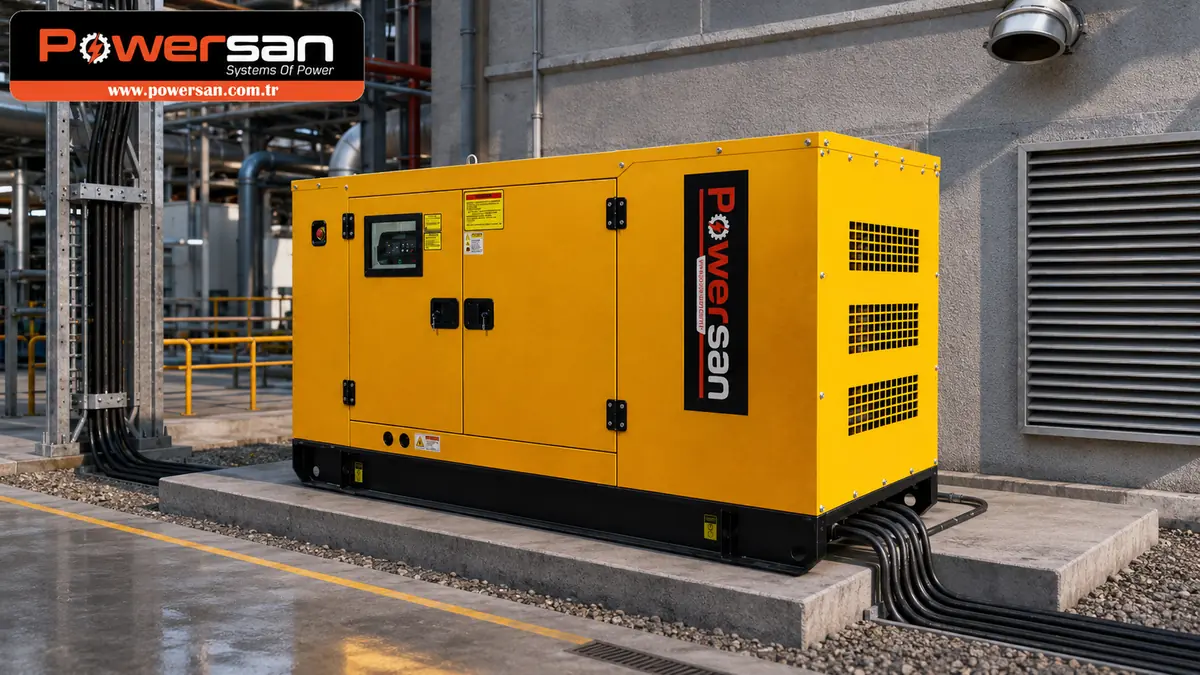

Endüstriyel Jeneratör Seçimi
Üretim hattı durduğunda kayıp yalnızca birkaç dakikalık enerji değildir. Yarım kalan proses, hurdaya ayrılan ürün, yeniden devreye alma süresi ve teslimat gecikmesi aynı faturaya eklenir. Veri merkezinde kesinti veri bütünlüğünü, hastanede ise kritik cihazların sürekliliğini etkiler. Bu yüzden jeneratör, çoğu tesiste yalnızca “yedek ekipman” değil, iş sürekliliği zincirinin aktif bir parçasıdır.
Sahada sık yapılan hatalardan biri, tesisin kurulu gücünü toplamak, üzerine sabit bir emniyet payı eklemek ve jeneratörü yalnızca bu değere göre seçmektir. Motorların kalkış davranışı, UPS ve sürücülerin harmonik etkisi, yüklerin hangi sırayla devreye girdiği, ortam sıcaklığı ve rakım gibi etkenler hesaba katılmadığında katalog değeri sahadaki gerçek ihtiyacı karşılamayabilir. Katalog değeri tek başına yeterli değildir. Yükün nasıl davrandığını okumak gerekir.
|
Kısa Bakış |
|
Endüstriyel jeneratör seçimi, katalogdaki kVA değerini işaretlemekten çok daha fazlasıdır. Yük profili, motor kalkışları, güç kalitesi, kullanım sınıfı, yakıt lojistiği, kurulum şartları ve bakım disiplini aynı değerlendirme içinde ele alınmalıdır. Bu rehber, proje masasındaki hesabı sahadaki gerçek davranışla buluşturur; yanlış kapasite seçiminin, yetersiz havalandırmanın veya zayıf bakım disiplininin nasıl duruş riskine dönüştüğünü mühendislik bakışıyla açıklar. |
Endüstriyel Jeneratör Seçimi
Güvenilir Yedek Güç İçin Temel Mühendislik Kriterleri

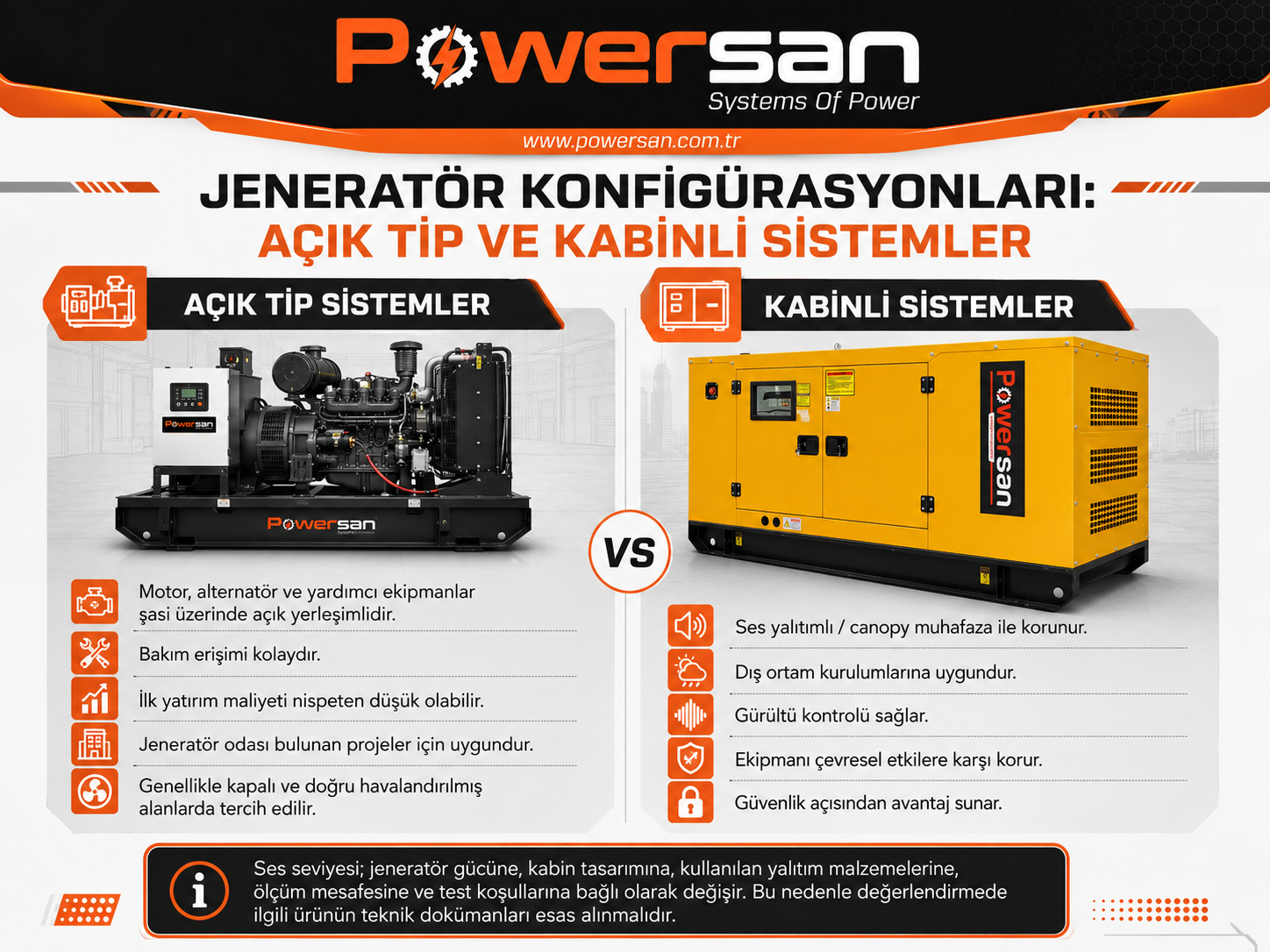

1. Sistem Konfigürasyonu: Açık Tip mi, Kabinli mi?
Açık tip jeneratörde motor, alternatör, radyatör ve yardımcı ekipmanlar şasi üzerinde erişilebilir durumdadır. Jeneratör odası doğru projelendirilmişse bu yapı bakım ekibine rahat çalışma alanı sunar. Filtre değişimi, kayış kontrolü veya alternatör bağlantılarına erişim daha kolaydır. Büyük güçlerde özel susturucu, hava kanalı ve uzaktan radyatör gibi çözümler de açık tip projelerde daha esnek uygulanabilir.
Kabinli sistem, motor-alternatör grubunu dış ortam etkilerine karşı koruyan ve gürültüyü sınırlayan bir muhafaza içine alır. Şantiye, lojistik merkezi, açık otopark veya ayrı bir jeneratör odası bulunmayan tesislerde pratik bir çözümdür. Yine de “kabinli” ifadesi her koşulda aynı ses seviyesini veya aynı çevresel dayanımı garanti etmez. Kabin tasarımı, boya ve korozyon koruması, hava giriş-çıkış geometrisi, susturucu düzeni, çevre koşulları ve ses ölçüm mesafesi birlikte değerlendirilmelidir.
|
Sahadan not Kabinli bir jeneratörü duvara çok yakın yerleştirmek, radyatörden çıkan sıcak havanın yeniden hava girişine dönmesine yol açabilir. Grup düşük yükte normal görünebilir; yük yükseldiğinde soğutma kapasitesi yetersiz kalır ve yüksek soğutma suyu sıcaklığı koruması devreye girebilir. Sorun her zaman motor gücü değildir; hava akışı tasarımı da belirleyicidir. |
Açık tip ve kabinli sistemlerin seçiminde bakım erişimi, çevresel şartlar ve akustik hedef birlikte değerlendirilmelidir.

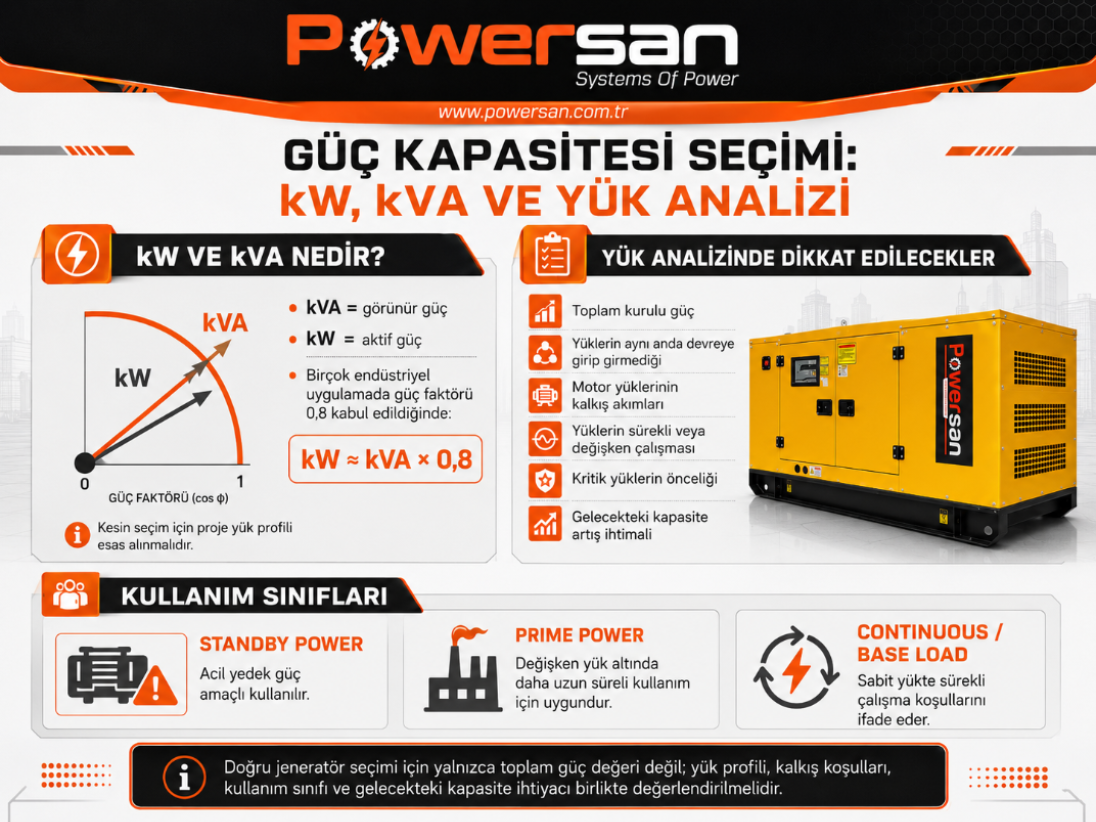

2. Güç Hesabı: kW, kVA ve Yükün Gerçek Davranışı
kW, aktif gücü; kVA ise görünür gücü ifade eder. Üç fazlı birçok endüstriyel jeneratör setinde anma değerleri 0,8 güç faktörü referansıyla verilir ve ilişki kW = kVA × güç faktörü şeklindedir. Bu ilişki ilk kontrol için yararlıdır; kesin seçimde yükün gerçek güç faktörü, verimi, harmonik içeriği ve devreye giriş biçimi dikkate alınmalıdır.
Bir tesiste toplam kurulu güç 600 kW olabilir, ancak bütün yükler aynı anda çalışmıyorsa 600 kW’ı doğrudan jeneratör gücü olarak almak doğru değildir. Tersi de mümkündür. Normal işletmede daha düşük güç çeken bir sistemde büyük bir motor doğrudan yol alıyorsa kalkış anındaki akım ve geçici gerilim/frekans sapması daha yüksek jeneratör kapasitesi veya farklı bir yol verme stratejisi gerektirebilir. Bu nedenle yük listesi; sürekli yük, aralıklı yük, motor yükü, elektronik yük ve kritik yük şeklinde ayrılmalıdır.
Motorlarda yalnızca nominal kW değerine bakılmaz. Direkt yol verme, yıldız-üçgen, soft starter ve frekans konvertörü aynı motor için farklı kalkış kVA’sı ve geçici yük davranışı oluşturur. UPS, doğrultucu, değişken hızlı sürücü ve bazı kaynak ekipmanları ise doğrusal olmayan akım çekerek alternatörde ek ısınma ve gerilim dalga şeklinde bozulma oluşturabilir. Bu tür projelerde alternatör boyutu, reaktanslar, kısa devre davranışı ve AVR/uyartım sistemi birlikte incelenmelidir.
|
Pratik senaryo Bir taş kırma tesisinde konveyör motorları sırayla devreye girecek şekilde tasarlanmışsa jeneratör daha kontrollü yüklenir. Kontrol panosu bütün motorları aynı anda başlatırsa motorlar tek tek çalışabilecek durumda olsa bile geçici frekans ve gerilim düşümü kontaktörlerin bırakmasına veya sistemin tekrar tekrar başlatma döngüsüne girmesine yol açabilir. Çözüm bazen daha büyük jeneratör değil, doğru yük sıralamasıdır. |
Güç seçimi; aktif güç, görünür güç, güç faktörü ve yüklerin devreye giriş biçimi birlikte değerlendirilerek yapılır.
3. Kullanım Sınıfı ve Ani Yük Alma Kabiliyeti
Aynı kVA değerine sahip iki jeneratör, farklı çalışma görevleri için derecelendirilmiş olabilir. ISO 8528-1 ve üretici veri sayfalarında Emergency Standby Power (ESP), Prime Rated Power (PRP) ve Continuous Operating Power (COP) gibi görev sınıfları farklı işletme koşullarını tanımlar. ESP güvenilir şebekenin kesildiği dönemlerde yedek güç için, PRP değişken yük altında uzun süreli işletme için, COP ise tanımlanan sürekli çalışma koşulları için kullanılır. İzin verilen çalışma süresi, ortalama yük ve aşırı yük kabiliyeti rating tanımına ve üreticinin veri sayfasına göre kontrol edilmelidir.
Veri merkezlerinde geçici yük davranışı daha kritik hâle gelir. UPS sistemi kısa süreli kesintiyi köprülese bile jeneratör setinin hızlı biçimde kararlı gerilim ve frekansa ulaşması, tanımlanan blok yükleri kabul etmesi ve paralel mimaride güvenilir biçimde senkronize olması gerekir. Örneğin Cummins, bazı veri merkezi jeneratörlerinde Data Center Continuous (DCC) adlı üreticiye özgü bir rating kullanır. Bu tür veri merkezi ratinglerinin farklı markalarda aynı koşulları ifade ettiği varsayılmamalı; üreticinin yayınladığı yük profili, süre ve uygulama şartları esas alınmalıdır.
Ani yük alma kabiliyeti yalnızca motor gücüne bağlı değildir. Motorun turboşarj ve yakıt sistemi tepkisi, döner kütlelerin atalet momenti, alternatörün elektromanyetik özellikleri, uyartım sistemi, AVR cevabı ve kontrol ayarları birlikte etki eder. Kritik projelerde tek adımlı yük kabulü, gerilim/frekans sapması ve toparlanma süresi üretici test verileriyle doğrulanmalıdır.
|
Mühendislik ipucu Gelecekte kapasite artışı bekleniyorsa jeneratörü sürekli çok düşük yükte çalışacak kadar aşırı büyütmek doğru yaklaşım değildir. Dizel motorun uzun süre düşük yükte çalışması çalışma sıcaklıklarını düşürebilir; tortu/kurum birikimi ve “wet stacking” gibi sorunlara zemin hazırlayabilir. Kabul edilebilir minimum yük seviyesi motor ve üreticiye göre değişir. Büyüme planı olan uygun projelerde paralel jeneratör mimarisi daha esnek bir seçenek olabilir. |
4. Yakıt Seçimi, Emisyonlar ve Yeni Nesil Çözümler
Dizel jeneratör setleri, yakıtın sahada depolanabilmesi ve geniş güç aralıklarında hızlı geçici yük tepkisi sunabilmeleri nedeniyle endüstriyel yedek güç uygulamalarında yaygın olarak kullanılır. Fakat depo hacmi kadar yakıtın kalitesi ve depolama koşulları da önemlidir. Uzun süre bekleyen yakıtta su, tortu veya mikrobiyal kirlenme oluşması filtrelerin tıkanmasına ve yakıt sistemi performansının bozulmasına yol açabilir.
Doğalgaz ve biyogazlı jeneratör setleri, gaz altyapısının güvenilir olduğu tesislerde uzun süreli çalışma senaryoları için uygun olabilir. Boru hattı beslemesi mevcutsa sahada büyük miktarda sıvı yakıt depolama ihtiyacı azalabilir. Buna karşılık gaz basıncı ve kalitesi, şebeke kesintisi sırasında gaz beslemesinin sürekliliği, motorun geçici yük tepkisi ve ilgili emisyon mevzuatı proje başında doğrulanmalıdır. Emisyon avantajı yakıt türüne bakılarak tek başına varsayılmamalıdır.
Egzoz emisyon gereklilikleri motor seçimini, son işlem sistemini, bakım planını ve kurulum alanını doğrudan etkileyebilir. SCR bulunan sistemlerde DEF/AdBlue tüketimi ve lojistiği; DPF bulunan sistemlerde rejenerasyon koşulları ve egzoz sıcaklığı; oksidasyon katalizörü ve diğer son işlem bileşenlerinde ise üreticinin bakım ve işletme şartları ayrıca değerlendirilmelidir. Yerel mevzuat ile motorun sertifikasyon seviyesi birlikte kontrol edilmelidir.
HVO gibi parafinik yenilenebilir yakıtlar, uygun tedarik zincirinde yaşam döngüsü sera gazı emisyonlarını azaltma hedefi için seçenek olabilir; bu, egzoz çıkışındaki CO₂’nin aynı oranda azalacağı anlamına gelmez. Kullanım öncesinde motor/jeneratör üreticisinin onayı, kabul edilen yakıt şartnamesi ve model bazlı olası güç/servis koşulları doğrulanmalıdır. Güneş veya rüzgâr üretimiyle batarya depolamayı jeneratörle birleştiren hibrit sistemlerde jeneratörün çalışma saati azaltılabilir; ancak enerji yönetimi, batarya şarj stratejisi ve motorun kabul edilebilir yük bölgesi doğru tasarlanmadığında beklenen işletme avantajı elde edilemeyebilir.
5. Alternatör, AVR ve Güç Kalitesi
Motor mekanik gücü üretir; alternatör bu gücü elektrik enerjisine çevirir. Bu nedenle jeneratör seçerken motor markasına bakıp alternatörü ikinci plana atmak ciddi bir eksikliktir. Alternatörün yalıtım sınıfı, koruma derecesi, sargı yapısı, sıcaklık artış limiti, kısa devre davranışı ve doğrusal olmayan yüklerle çalışma yeteneği uygulamaya uygun olmalıdır.
AVR, alternatör çıkış gerilimini izler ve uyartım sistemini düzenler. Yük aniden arttığında gerilim kısa süreli sapabilir; AVR ve uyartım sistemi gerilimin hedef değere dönmesine yardımcı olur. Hassas elektroniklerin bulunduğu tesislerde bu geçici davranış, yalnızca kararlı durum gerilim regülasyonu kadar önemlidir. PMG beslemeli AVR veya yardımcı sargı gibi çözümler, uygun alternatör tasarımlarında doğrusal olmayan yüklerin ve motor kalkışlarının uyartım sistemi üzerindeki etkisini azaltmaya yardımcı olabilir; seçim yük profiline ve üretici verilerine göre yapılmalıdır.
UPS ve değişken hızlı sürücüler sinüzoidal olmayan akım çekebilir. Akım harmonikleri alternatörde ek ısınma, nötr iletkeninde yüksek akım ve gerilim dalga şeklinde bozulma oluşturabilir. Bu durumda alternatörün büyütülmesi, uygun reaktans özelliklerine sahip bir tasarım seçilmesi veya yük üreticisinin jeneratör uyumluluk verilerinin kullanılması gerekebilir. Bütün doğrusal olmayan yükler için geçerli tek bir “harmonikli yük katsayısı” yoktur; uygulama yükün harmonik akım spektrumuna göre değerlendirilmelidir.
|
Sahadan not Bir ofis binasında jeneratör boşta kararlı çalışırken UPS yükü bağlandığında gerilim alarmı oluşuyorsa sorun her zaman AVR arızası değildir. UPS’in giriş doğrultucusu, alternatörün kısa devre/reaktans özellikleri ve AVR ayarları birbiriyle uyumsuz olabilir. Güç kalitesi analizörü veya uygun ölçüm ekipmanıyla dalga şekli ve geçici davranışı ölçmek, doğrudan parça değiştirmekten daha sağlıklı bir başlangıçtır. |

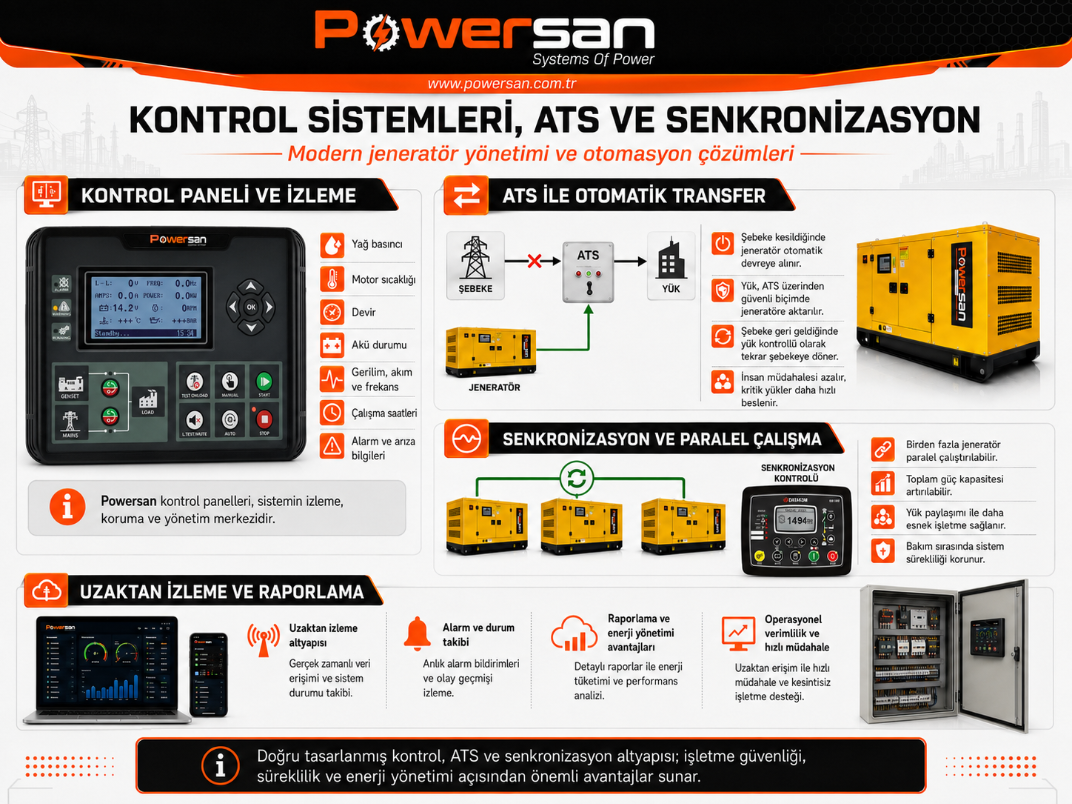

6. Kontrol Sistemleri, ATS ve Senkronizasyon
Kontrol paneli motoru başlatıp durduran bir ekrandan ibaret değildir. Uygulamaya ve kontrolörün yeteneklerine bağlı olarak yağ basıncı, soğutma suyu sıcaklığı, devir, akü gerilimi, faz gerilimleri, akımlar, frekans, güç faktörü, aktif ve reaktif güç gibi verileri izleyebilir; koruma eşiklerini yönetebilir ve olay kayıtlarını saklayabilir. Arıza analizinde yalnızca son alarm değil, alarmdan önceki olay sırası da değerlendirilmelidir.
Otomatik transfer şalteri (ATS), uygun enerji kaynağını seçerek yükü şebeke ile jeneratör arasında aktarır. Şebeke kesildiğinde jeneratöre start komutu verilir; motor anma devrine ulaşıp gerilim ve frekans kabul aralığına girdikten sonra yük jeneratöre transfer edilir. Şebeke geri geldiğinde kaynak kararlılığı doğrulandıktan sonra geri transfer yapılır ve jeneratör, kontrol senaryosuna göre soğutma süresini tamamlayarak durur. Zaman ayarları tesisin prosesine ve ekipman üreticilerinin gereksinimlerine göre belirlenmelidir.
Birden fazla jeneratör paralel çalışacaksa gerilim, frekans, faz sırası ve faz açısı uygun toleranslarda eşleştirilir. Senkronizasyon tamamlandıktan sonra aktif yük paylaşımı motor hız/yakıt kontrol sistemiyle, reaktif yük paylaşımı ise uyartım/AVR kontrolüyle yönetilir. Yanlış akım trafosu yönü, hatalı faz sırası veya uyumsuz kontrol ayarı ters güç, dolaşan reaktif akım ve dengesiz yük paylaşımı gibi sorunlara yol açabilir.
Kontrol, ATS, senkronizasyon ve uzaktan izleme katmanları aynı enerji yönetim mimarisinin parçalarıdır.
Şebeke, ATS, jeneratör ve kritik yük arasındaki geçiş mantığı proje şartlarına göre kurgulanır.
7. Kurulum: Jeneratörün Gerçek Performansını Belirleyen Saha
İyi seçilmiş bir jeneratör, kötü kurulum nedeniyle güvenilmez hâle gelebilir. Beton kaidenin taşıma kapasitesi, titreşim izolatörlerinin yerleşimi, servis boşlukları, kablo güzergâhı, egzoz karşı basıncı, yakıt hattı ve havalandırma tasarımı bir bütün olarak ele alınmalıdır. Jeneratör odasını ekipman yerleştirildikten sonra değil, ekipman seçilirken projelendirmek gerekir.
Radyatörün attığı sıcak havayı dışarı taşımak için yalnızca büyük bir menfez açmak yetmez. Hava giriş alanı, kanal kayıpları, panjur ve susturucu direnci, hâkim rüzgâr yönü ve odadaki diğer ısı kaynakları hesaba katılmalıdır. Egzoz hattında aşırı dirsek, yetersiz boru çapı veya gereğinden uzun/uygunsuz hat motorun izin verilen egzoz karşı basıncını aşabilir; performans kaybı ve yüksek egzoz sıcaklığı görülebilir. Boyutlandırmada motor üreticisinin izin verdiği karşı basınç sınırı esas alınmalıdır.
Rakım ve ortam sıcaklığı arttıkça motorun ve alternatörün kullanılabilir gücü düşebilir. Bu “derating” değerleri tahminle değil, üretici tablolarıyla belirlenmelidir. Deniz seviyesinde yeterli görünen bir grup, yüksek rakımlı ve sıcak bir sahada aynı yükü aynı performansla taşıyamayabilir. Tozlu, nemli, tuzlu veya kimyasal buhar bulunan ortamlarda filtreleme, kaplama ve koruma sınıfı da yeniden değerlendirilmelidir.
Topraklama ve nötr düzeni, koruma sistemiyle birlikte tasarlanmalıdır. Üç veya dört kutuplu transfer şalteri seçimi, nötrün anahtarlanması, jeneratör yıldız noktasının topraklanması ve kaçak akım/koruma düzeni tesisin dağıtım sistemine bağlıdır. Bu konu hazır bir şemayla kopyalanamaz; proje mühendisi topraklama sistemi, kısa devre seviyeleri ve koruma koordinasyonunu birlikte değerlendirerek karar vermelidir.
|
Pratik kontrol Jeneratör odasında bakım kapağı tam açılabiliyor mu? Radyatör veya alternatör gibi büyük bir bileşenin sökülmesi gerektiğinde ekipman dışarı çıkarılabiliyor mu? Yakıt filtresine erişmek için sıcak egzoz hattının altına girmek gerekiyor mu? Bu sorular çizim aşamasında sorulmazsa bakım günü sahada pahalı ve riskli cevaplar ortaya çıkabilir. |
8. Devreye Alma, Test ve Planlı Bakım
Devreye alma, motoru çalıştırıp çıkışta nominal gerilimi görmekten ibaret değildir. Faz sırası, koruma eşikleri, ATS zamanları, acil durdurma, yakıt ve soğutma sistemi kontrolleri, şarj sistemi, uzaktan sinyaller ve yük altındaki elektriksel/mekanik değerler doğrulanmalıdır. Proje kabul planı veya uygulanabilir standartlar gerektiriyorsa tesis yükü ya da uygun yük bankasıyla kademeli yük testi yapılmalı ve sonuçlar kayıt altına alınmalıdır.
Jeneratörün yalnızca yüksüz çalıştırılması tam performans doğrulaması değildir. Motor çalışsa bile alternatör, yakıt sistemi, soğutma sistemi ve egzoz hattı gerçek yük koşulunu görmez. Tesis yükü güvenle kullanılamıyorsa üretici ve proje prosedürlerine uygun yük bankası testi uygulanabilir. Test sırasında gerilim, frekans, yük, yağ basıncı, soğutma suyu sıcaklığı, ilgili egzoz değerleri ve alarm/olay kayıtları izlenmelidir.
Akü, yedek güç sisteminin kritik bileşenlerinden biridir ve kapasitesi zamanla düşer. Şarj cihazı çalışıyor görünse bile zayıflamış bir akü ilk marş sırasında gerilim çökmesine yol açabilir. Yakıt filtresi, hava filtresi, motor yağı, soğutma sıvısı, kayışlar, hortumlar ve elektrik bağlantıları üreticinin çalışma saati ve takvim aralıklarına göre kontrol edilmelidir. Ağır toz, yüksek sıcaklık, düşük kullanım veya uzun bekleme süreleri bakım yaklaşımının yeniden değerlendirilmesini gerektirebilir.
|
Örnek arıza senaryosu Uzun süre yalnızca yüksüz test edilen bir jeneratörde, tank dolu olmasına rağmen yük altında yakıt basıncı düşebilir. Olası nedenlerden biri depolama sırasında oluşan tortu veya kirlenmenin, yüksek yakıt debisinde filtreyi kısıtlamasıdır. Böyle bir durumda yalnızca tank seviyesine bakmak yerine yakıt numunesi, filtre durumu, besleme basıncı ve yük altında çalışma birlikte kontrol edilmelidir. |
9. Proje Öncesi Kısa Kontrol Listesi
| Kontrol başlığı | Sahada sorulması gereken temel soru |
|---|---|
| Yük profili | Hangi yükler sürekli, hangileri aralıklı? En büyük tek adımlı yük nedir? |
| Motor kalkışları | Motorlar hangi yöntemle ve hangi sırayla devreye giriyor? |
| Elektronik yükler | UPS, sürücü, doğrultucu veya kaynak ekipmanlarının harmonik verileri mevcut mu? |
| Çalışma sınıfı | Sistem yalnızca acil yedek mi, yoksa prime/uzun süreli güç kaynağı mı olacak? |
| Çevre şartları | Rakım, sıcaklık, nem, toz, tuz/korozyon ve gürültü sınırları nedir? |
| Yakıt lojistiği | Beklenen çalışma süresi, tank hacmi, dolum yöntemi ve yakıt kalite takibi nasıl olacak? |
| Transfer ve kontrol | ATS geçiş süreleri, uzaktan izleme, BMS/SCADA bağlantıları ve alarm senaryoları tanımlı mı? |
| Bakım erişimi | Filtre, akü, radyatör, alternatör ve bağlantı noktalarına güvenli erişim var mı? |
| Test planı | Devreye alma ve periyodik yük testi hangi yöntemle, hangi kabul kriterleri ve kayıtlarla yapılacak? |
Doğru Projelendirmenin İşletmeye Etkisi
Doğru jeneratör, yalnızca nominal yükü taşıyan jeneratör değildir. Kesinti senaryosunda öngörülen sürede devreye girer, geçici yük değişimlerinde kabul sınırları içinde kalır, tesisin koruma ve transfer mimarisiyle uyumlu çalışır ve bakım ekibinin ekipmana güvenli biçimde erişmesine izin verir.
Açık tip veya kabinli konfigürasyon, güç ratingi, yakıt, alternatör, kontrol sistemi, ATS/senkronizasyon ihtiyacı, saha kurulumu ve bakım planı birbirinden bağımsız kararlar değildir. Güvenilir bir jeneratör sistemi, bu başlıkların gerçek yük profili ve proje şartları üzerinden birlikte mühendislik hesabına dönüştürülmesiyle ortaya çıkar.

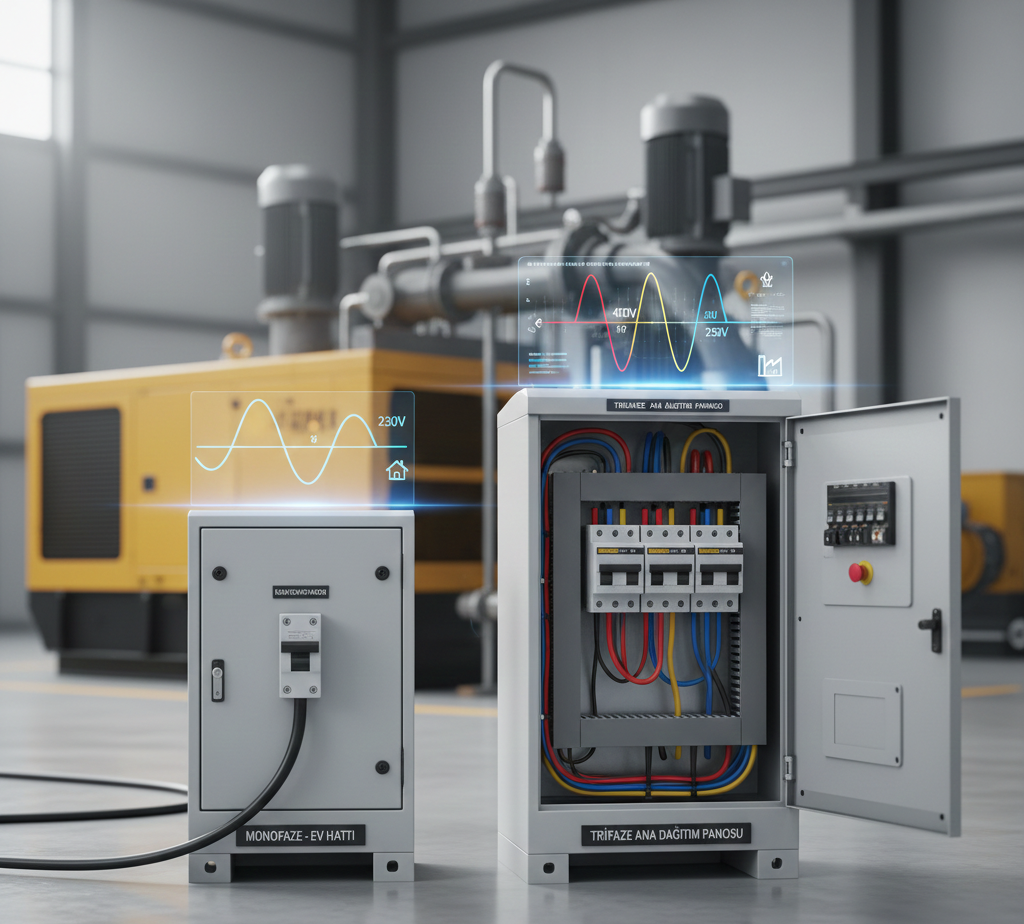

Monofaze ve Trifaze Sistemler: Teknik Farklar ve Jeneratör Seçimi
Monofaze ve trifaze sistemler arasındaki fark yalnızca kablo sayısından ibaret değildir. Tesisin güç ihtiyacı, kullanılacak cihazların yapısı, motor yükleri, dağıtım altyapısı ve jeneratörün hangi yükleri besleyeceği faz seçimini doğrudan etkiler. Küçük güçlerde monofaze besleme çoğu zaman yeterliyken, motorların ve yüksek güçlü ekipmanların yoğun olduğu tesislerde trifaze sistem daha uygun bir altyapı sunar.
1. Monofaze ve Trifaze Arasındaki Temel Fark
Yaygın 230/400 V alçak gerilim sistemlerinde monofaze yükler faz ile nötr arasındaki 230 V gerilimden beslenir. Trifaze sistemde ise üç faz bulunur ve fazlar arası gerilim 400 V seviyesindedir. Üç fazın gerilim dalgaları birbirinden 120 elektriksel derece kaymıştır.
Trifaze bir sistem nötrlü veya nötrsüz tasarlanabilir. Örneğin 230 V monofaze yükların da besleneceği 230/400 V dağıtım sistemlerinde nötr iletken kullanılır. Yalnızca üç fazlı yükların bulunduğu bazı uygulamalarda ise sistem yapısı farklı olabilir.
| Teknik Özellik | Monofaze | Trifaze |
|---|---|---|
| Faz Yapısı | Tek faz; yaygın uygulamalarda nötr ile birlikte | Üç faz; sisteme göre nötrlü veya nötrsüz |
| Yaygın Faz-Nötr Gerilimi | 230 V | 230 V, nötrlü 230/400 V sistemlerde |
| Yaygın Faz-Faz Gerilimi | Uygulanmaz | 400 V |
| Faz İlişkisi | Tek AC faz | Fazlar arasında 120° |
| Yaygın Kullanım | Konut, küçük ticari yükler, portatif uygulamalar | Sanayi, yüksek güçlü ticari tesisler, motorlar ve makineler |
2. Monofaze Sistem Nasıl Çalışır?
Monofaze beslemede elektrik enerjisi tek bir alternatif gerilim fazı üzerinden sağlanır. Faz-nötr kullanılan bir devrede yük üzerinden geçen akım nötr hattı üzerinden kaynağa döner. Aydınlatma, priz devreleri, küçük ofis ekipmanları ve birçok ev cihazı bu yapıyla rahatlıkla çalışabilir.
Monofaze sistemin ne kadar güç taşıyabileceği için tek bir evrensel sınır vermek doğru değildir. Kullanılabilir kapasite; şebeke bağlantısı, sigorta ve koruma elemanları, kablo kesiti, izin verilen akım ve tesisin tasarımına bağlıdır. Bu nedenle “monofaze sistem şu kW değerinin üzerinde kullanılamaz” şeklindeki genel kabuller teknik seçim için yeterli değildir.
3. Trifaze Sistem Nasıl Çalışır?
Trifaze sistemde 120° faz farkına sahip üç alternatif gerilim bulunur. Bu yapı yüksek güçlü ekipmanların beslenmesine ve toplam yükün üç faza dağıtılmasına imkân verir.
Pompalar, kompresörler, fanlar, üretim makineleri ve büyük HVAC sistemlerinde üç fazlı motorlara sık rastlanmasının nedeni de budur. Burada asıl konu yalnızca daha yüksek güç değildir; tesisin yüklerinin fazlara doğru dağıtılması ve elektrik altyapısının kullanılan ekipmana uygun tasarlanması gerekir.
Bir Sistemin Faz Yapısı Nasıl Anlaşılır?
Elektrik panosundaki ana şalter, sigorta düzeni ve iletken sayısı sistem hakkında ilk bilgiyi verebilir. Ancak yalnızca panonun görünümüne bakarak kesin karar vermek doğru olmaz. Şebeke ve pano etiketleri kontrol edilmeli, gerektiğinde yetkili bir elektrik teknisyeni tarafından uygun ölçüm cihazlarıyla gerilim ölçümü yapılmalıdır.
4. Jeneratör Seçiminde Faz Yapısı Neden Önemli?
Jeneratör seçiminde yalnızca toplam kW veya kVA değerine bakmak yeterli değildir. Beslenecek yüklerin monofaze veya trifaze olması, motorların kalkış davranışı, güç faktörü ve yüklerin hangi sırayla devreye gireceği jeneratörün gerçek çalışma koşullarını belirler.
Özellikle motor, pompa ve kompresör gibi yüklerde ilk çalıştırma sırasında normal çalışma durumundan farklı bir elektriksel talep oluşabilir. Jeneratör boyutlandırılırken bu geçici yüklerin hesaba katılmaması, motor devreye girdiğinde gerilim ve frekansın beklenenden fazla düşmesine yol açabilir.
Monofaze Jeneratör Ne Zaman Tercih Edilir?
Beslenecek yüklerin tamamı veya büyük kısmı 230 V monofaze cihazlardan oluşuyorsa, uygun kapasitede bir monofaze jeneratör sade ve doğru bir çözüm olabilir. Portatif uygulamalar, küçük işletmeler, bazı konut yedekleme sistemleri ve geçici saha ihtiyaçları buna örnek verilebilir.
Trifaze Jeneratör Ne Zaman Tercih Edilir?
400 V üç faz besleme isteyen motorların, üretim makinelerinin veya diğer endüstriyel ekipmanların bulunduğu tesislerde trifaze jeneratör gerekir. Fabrikalar, şantiyeler, pompaj tesisleri ve yüksek güçlü ticari uygulamalar bu gruba girer.
Trifaze jeneratör kullanılması, bütün yüklerin mutlaka trifaze olması gerektiği anlamına gelmez. Jeneratörün alternatör bağlantısı ve nötr yapısı uygunsa monofaze yükler de beslenebilir.
5. Trifaze Jeneratörde Monofaze Yük Dengesi
Üç fazlı bir jeneratörden monofaze yüklar beslendiğinde bu yükları tek bir faz üzerinde toplamak doğru değildir. Mümkün olduğu kadar L1, L2 ve L3 fazları arasında dengeli dağıtılmaları gerekir.
Bir faz diğerlerinden belirgin şekilde daha fazla yüklendiğinde alternatörün toplam kapasitesi verimli kullanılamaz ve faz gerilimleri arasında dengesizlik oluşabilir. Bu nedenle proje hesabında yalnızca toplam yük değil, her fazın taşıdığı yük ayrı ayrı görülmelidir.
Örneğin aydınlatma ve priz grupları gibi çok sayıda monofaze devre bulunan bir tesiste yükların üç faza dağıtılması, jeneratör tarafındaki faz dengesinin korunmasına yardımcı olur.
6. Motorlar ve Kalkış Yükleri
Endüstriyel jeneratör projelerinde motor yükleri ayrı değerlendirilmelidir. Motorun etiketindeki normal çalışma gücü, jeneratör seçiminde tek başına yeterli bilgi değildir. Direkt yol verilen bir motor kalkış sırasında kısa süreli yüksek akım çekebilir ve bu durum jeneratörün geriliminde geçici düşüş oluşturabilir.
Motor gücü, kalkış yöntemi, yükün mekanik ataleti, aynı anda çalışan diğer ekipmanlar ve kabul edilebilir gerilim düşümü birlikte değerlendirilmelidir. Büyük motorların bulunduğu projelerde jeneratör boyutlandırma yazılımı veya ayrıntılı mühendislik hesabı kullanmak daha güvenli bir yaklaşımdır.
7. Monofaze ve Trifaze Sistemin Karşılaştırılması
| Sistem | Avantajlı Olduğu Noktalar | Dikkat Edilecek Noktalar |
|---|---|---|
| Monofaze | Daha sade altyapı, yaygın 230 V cihazlarla uyum, küçük ve orta ölçekli yüklerde pratik kullanım | Yüksek güçlü üç fazlı motor ve makineleri doğrudan besleyemez; kapasite tesis altyapısına göre değerlendirilmelidir |
| Trifaze | Yüksek güçlü ekipmanlarla uyum, üç fazlı motorların beslenmesi, yükların fazlara dağıtılabilmesi | Faz sırası, yük dengesi, nötr yapısı, koruma ve dağıtım tasarımı doğru yapılmalıdır |
8. Gerilim Düşümü Yalnızca Faz Sayısına mı Bağlıdır?
Hayır. Bir hattaki gerilim düşümünü yalnızca “monofaze” veya “trifaze” olmasına bakarak değerlendirmek doğru değildir. Hat uzunluğu, taşınan akım, kablo kesiti, iletken özellikleri, sistem gerilimi ve yükün güç faktörü sonucu doğrudan etkiler.
Aynı gücün daha uygun gerilim ve akım seviyelerinde taşınabilmesi, trifaze dağıtımın yüksek güçlü tesislerde önemli avantajlarından biridir. Yine de kablo hesabı ve izin verilen gerilim düşümü proje bazında yapılmalıdır.
9. Sık Sorulan Sorular
Bir konutta trifaze elektrik bulunabilir mi?
Evet. Konutlarda da trifaze şebeke bağlantısı bulunabilir. Bunun gerekli olup olmadığı bağlantı gücüne ve kullanılan ekipmanlara bağlıdır. Elektrikli araç şarj sistemi, büyük ısı pompası, asansör veya atölye makineleri gibi yükler trifaze bağlantı ihtiyacını artırabilir.
Trifaze sistemden 230 V monofaze cihaz beslenebilir mi?
Uygun nötr bağlantısına sahip 230/400 V trifaze bir sistemde faz ile nötr arasından 230 V monofaze yük beslenebilir. Bu yükların fazlara dengeli dağıtılması gerekir.
Trifaze jeneratör her zaman monofaze jeneratörden daha mı iyidir?
Hayır. Doğru jeneratör, tesisteki gerçek yük yapısına uygun olan jeneratördür. Yalnızca monofaze yükların bulunduğu küçük bir uygulamada trifaze jeneratör kullanmak teknik veya ekonomik bir avantaj sağlamayabilir. Üç fazlı motorların ve yüksek güçlü makinelerin bulunduğu bir tesiste ise trifaze yapı gerekli hale gelir.
Hangi Faz Yapısı Seçilmeli?
Bu karar jeneratör kataloğundaki güç değerine bakılarak verilmemelidir. Önce hangi cihazların besleneceği, bunların monofaze veya trifaze yapısı, motorların kalkış özellikleri ve eş zamanlı çalışma durumu belirlenmelidir. Ardından tesisin mevcut dağıtım sistemi ve gelecekteki güç ihtiyacı hesaba katılır.
Powersan'da jeneratör seçimi yapılırken yük listesi ve saha koşulları birlikte değerlendirilerek uygulamaya uygun güç, gerilim ve faz konfigürasyonu belirlenir. Özellikle karma yükların bulunduğu tesislerde doğru faz dağılımı, jeneratör kapasitesinin doğru kullanılmasının önemli parçalarından biridir.
```
Jeneratör seçerken nelere dikkat etmelisiniz?
Doğru jeneratör seçimi yalnızca yüksek güç değerine sahip bir model belirlemekten ibaret değildir. Jeneratörün beslenecek elektrik yüklerine, kullanım şekline ve kurulum koşullarına uygun olması gerekir. Yanlış kapasite veya konfigürasyon seçimi hem gereksiz yatırım maliyetine hem de çalışma sırasında performans sorunlarına yol açabilir.
Gerekli Güç Kapasitesini Doğru Belirleyin
Jeneratör seçiminde ilk adım, sistemin besleyeceği yüklerin belirlenmesidir. Yalnızca cihazların normal çalışma güçlerini toplamak çoğu uygulamada yeterli değildir. Elektrik motorları, pompalar, kompresörler, klima sistemleri ve benzeri ekipmanlar devreye girerken normal çalışma değerlerinin üzerinde başlangıç akımı çekebilir.
Bu nedenle jeneratör kapasitesi belirlenirken sürekli yüklerin yanı sıra motor kalkış akımları, aynı anda devreye girecek cihazlar, yük karakteristiği ve gelecekte oluşabilecek kapasite artışları da dikkate alınmalıdır. Özellikle endüstriyel uygulamalarda doğru yük analizi, güvenilir çalışmanın temelini oluşturur.
Uygun Yakıt Türünü Seçin
Jeneratörler uygulamaya ve güç aralığına bağlı olarak dizel, benzin, LPG veya doğal gaz gibi farklı yakıt seçenekleriyle üretilebilir.
Portatif benzinli jeneratörler daha küçük ve geçici uygulamalarda kullanılabilirken, dizel jeneratör setleri ticari ve endüstriyel yedek güç veya sürekli çalışma uygulamalarında yaygın olarak tercih edilir. LPG ve doğal gazlı jeneratör sistemleri ise uygun ve kesintisiz yakıt altyapısının bulunduğu projelerde alternatif oluşturabilir.
Yakıt seçimi yapılırken yalnızca yakıt fiyatı değil; jeneratörün günlük çalışma süresi, gerekli güç kapasitesi, bölgedeki yakıt erişimi, depolama koşulları ve bakım gereksinimleri birlikte değerlendirilmelidir.
Taşınabilirlik ve Kurulum Koşullarını Değerlendirin
Jeneratör farklı noktalarda kullanılacaksa taşınabilirlik önemli bir seçim kriteridir. Kompakt portatif jeneratörler saha ve geçici enerji uygulamalarında daha kolay taşınabilirken, yüksek güçlü jeneratör setleri çoğunlukla sabit veya yarı sabit sistemler olarak kurulmaktadır.
Sabit kurulumlarda jeneratörün çevresinde yeterli servis alanı bırakılması, soğutma havasının doğru şekilde sağlanması, egzoz hattının güvenli biçimde dışarı taşınması ve yakıt sisteminin uygun şekilde planlanması gerekir. Jeneratör odası veya saha yerleşimi bakım işlemlerine erişimi de engellememelidir.
Gürültü Seviyesini Göz Önünde Bulundurun
Gürültü seviyesi özellikle konut alanları, hastaneler, oteller, ticari yapılar ve diğer gürültü hassasiyeti yüksek uygulamalarda önemli bir kriterdir. Jeneratörlerin ses seviyesi desibel (dB) cinsinden ifade edilir; ancak farklı ürünleri karşılaştırırken ölçüm mesafesi ve test koşulları da dikkate alınmalıdır.
Düşük gürültü gerektiren projelerde uygun akustik kabin, hava giriş-çıkış tasarımı, egzoz susturucusu ve doğru saha yerleşimi sistemin toplam ses seviyesinin azaltılmasına yardımcı olur.
Yakıt, Bakım ve İşletme İhtiyaçlarını Planlayın
Yakıt tankı kapasitesi, beklenen çalışma süresi ve periyodik bakım gereksinimleri jeneratör seçiminden önce değerlendirilmelidir. Motor yağı, filtreler, soğutma sistemi bileşenleri ve diğer sarf malzemeleri üreticinin belirlediği bakım aralıklarına göre kontrol edilmeli veya değiştirilmelidir.
Uygulamaya uygun kapasitede seçilmiş ve düzenli bakımı yapılan bir jeneratör, işletme ömrü boyunca daha güvenilir ve sürdürülebilir bir enerji çözümü sağlar.
```
Jeneratör Kiralama: Avantajları ve Hangi Durumlarda Gereklidir?
Jeneratör kiralama, geçici veya acil enerji ihtiyacı bulunan işletmeler ve projeler için, jeneratör satın almadan güç ihtiyacını karşılamaya imkân veren pratik bir çözümdür. Elektrik kesintileri, planlı bakım çalışmaları, geçici projeler ve belirli süreyle güvenilir enerji kaynağı gereken etkinliklerde yaygın olarak tercih edilir.
Neden Jeneratör Kiralanır?
Jeneratör kiralamanın temel avantajlarından biri maliyet kontrolüdür. Yalnızca belirli dönemlerde ihtiyaç duyulan bir ekipmana yatırım yapmak yerine, jeneratör gerekli olduğu süre boyunca kiralanabilir. Böylece uzun vadeli depolama, ekipman sahipliği ve sürekli bakım gibi ek maliyetlerin bir kısmından kaçınılabilir.
Kiralama aynı zamanda kapasite açısından esneklik sağlar. Farklı güç değerlerinde ve farklı teknik konfigürasyonlarda jeneratör setleri arasından uygulamanın ihtiyacına uygun bir sistem seçilebilir. Projenin veya işletmenin güç ihtiyacı değiştiğinde, sonraki kullanım dönemlerinde farklı kapasitede bir jeneratör tercih etmek de mümkündür.
Jeneratör Kiralama Hangi Durumlarda Gereklidir?
Geçici jeneratör gücü; beklenmeyen şebeke kesintileri, planlı elektrik bakım çalışmaları veya normal enerji kaynağının kullanılamadığı diğer durumlarda önemli bir çözüm sunar. Uygun kapasitede seçilmiş bir jeneratör, şebeke enerjisi yeniden sağlanana kadar kritik operasyonların devam etmesine yardımcı olabilir.
Jeneratör kiralama; etkinlikler, festivaller, konserler, şantiyeler ve geçici tesisler gibi kısa süreli enerji ihtiyacı bulunan uygulamalarda da yaygın olarak kullanılır. Bu tür projelerde enerji ihtiyacı belirli bir süreyle sınırlı olduğundan, kalıcı bir jeneratör yatırımı yapmak yerine kiralama daha uygun bir seçenek olabilir.
Teknik Destek ve Servis Avantajı
Jeneratör kiralamanın bir diğer avantajı teknik destek hizmetlerinden yararlanabilmektir. Kiralama hizmetinin kapsamına bağlı olarak bakım, arıza müdahalesi ve diğer teknik ihtiyaçlar hizmet sağlayıcı tarafından karşılanabilir. Bu durum, özellikle geçici projelerde kullanıcının operasyonel yükünü azaltır.
Küçük portatif jeneratörlerden daha yüksek güçlü endüstriyel jeneratör setlerine kadar farklı kiralama seçenekleri, geçici enerji ihtiyaçlarının esnek şekilde karşılanmasına imkân verir. Ancak güvenilir çalışma için jeneratör kapasitesinin ve teknik konfigürasyonunun bağlı yükün özelliklerine uygun olarak seçilmesi önemlidir.
```
